Concevoir des pièces mécaniques pour l'impression 3D est fondamentalement différent du moulage par injection ou du CNC. Le processus additif couche par couche introduit des contraintes uniques — et des opportunités — qui affectent directement l'intégrité structurelle et la précision d'assemblage.

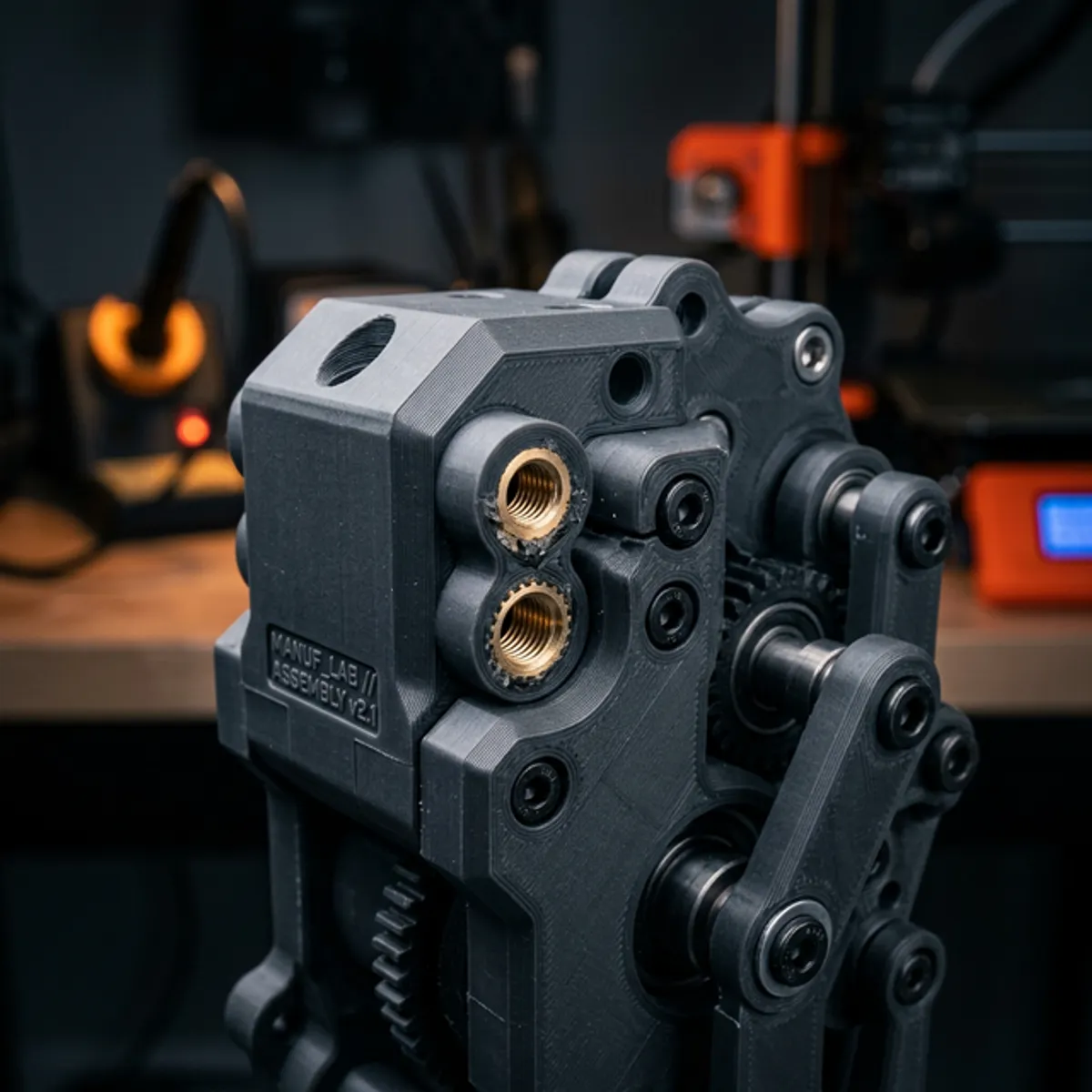

Référence rapide
Voici les paramètres de conception FDM essentiels : Épaisseur minimale de paroi : 1.2 mm (3× largeur de ligne). Angle max de porte-à-faux : < 45° de la verticale. Tolérance typique : ±0.2–0.4 mm. Compensation de trou : +0.1–0.2 mm surdimensionné. Taille min de feature : 0.8 mm. Axe le plus faible : Z (direction de couche).
01 Orienter pour la charge, pas juste l'imprimabilité
Les pièces FDM sont anisotropes — significativement plus solides sur le plan XY que sur l'axe Z. Les lignes de couche sont le point de rupture principal en traction. Orientez les features pour que les charges s'exercent le long des couches, pas à travers.
✓ Faire : Aligner les charges de traction principales avec le plan XY. Concevoir les brides à plat.
✗ Ne pas faire : Imprimer des parois verticales fines qui seront séparées à travers les couches.
- ~30–50% de pénalité de résistance sur l'axe Z
- XY est la direction de charge la plus forte
02 Surdimensionner les trous — systématiquement
Les trous imprimés rétrécissent. Par contraction thermique, les trous sont systématiquement plus petits que la cote nominale — typiquement 0.1–0.4 mm en dessous. Pour tout trou recevant un axe ou boulon, ajoutez du jeu proactivement.
Ajustements libres : Ajouter +0.3–0.4 mm au diamètre. Ajustements coulissants (boulons) : Ajouter +0.2 mm. Inserts thermiques : Suivre exactement les spécifications du fabricant.
03 Respecter la règle des 45° de porte-à-faux
Les features en porte-à-faux à >45° de la verticale nécessitent des supports ou vont s'affaisser. Le meilleur design élimine entièrement les supports. Utilisez des chanfreins au lieu de lèvres horizontales et des trous en goutte pour les alésages horizontaux.
✓ Auto-portant : Chanfreins à 45°, trous en goutte, arches.
✗ Dépendant de supports : Lèvres horizontales (>45°), grands trous à fond plat.
04 Dimensionner les parois en multiples de périmètres
Les slicers construisent les parois par passes de périmètre. Si l'épaisseur ne correspond pas à un multiple de la largeur de ligne, le slicer utilise du remplissage — créant une zone faible et mal liée.
Épaisseurs cibles pour une buse de 0.4mm : 1.2mm (Min), 1.6mm, 2.0mm, 2.4mm, 4.0mm (Usage intensif).
05 Utiliser des inserts thermiques pour les filetages
Le filetage directement dans le plastique cède sous un assemblage répété. Les vis auto-taraudeuses fissurent les bossages. Pour tout assemblage nécessitant un entretien, concevez pour des inserts en laiton thermiques.
Étape 1 : Concevoir le bossage correctement — OD bossage ≥ 2× OD insert. Étape 2 : Régler le fer ~200°C (PLA) à ~260°C (ABS). Étape 3 : Presser lentement — pression uniforme jusqu'à affleurement. Laisser refroidir 60s.
Où ces règles comptent le plus
Boîtiers avec fixations : Les parois doivent être en multiples, les trous doivent être surdimensionnés, et les inserts sont indispensables pour les ouvertures répétées. Les 5 conseils s'appliquent.
Engrenages fonctionnels : L'orientation de charge détermine la survie des dents. L'épaisseur de paroi détermine la solidité du moyeu. Conseils 1, 2, 4.
Supports de montage : La direction de charge est la priorité — imprimé à plat est beaucoup plus solide que sur la tranche. Conseils 1, 2, 4.
Gabarits et fixations : Les trous de positionnement doivent être surdimensionnés. Les points de serrage ont besoin d'inserts filetés. Conseils 2, 3, 5.
Questions Fréquemment Posées
Ces conseils s'appliquent-ils au SLA/SLS ou juste au FDM ?
Les conseils 1 et 4 sont spécifiques au FDM. Le SLA est plus isotrope. Les conseils 2, 3 et 5 s'appliquent largement — tous les processus ont du retrait et nécessitent une gestion des supports.
Puis-je utiliser des vis auto-taraudeuses au lieu d'inserts ?
Pour un assemblage unique, oui. Mais pour tout ce qui est ouvert plus de 3-5 fois, les inserts sont très supérieurs car ils ne dénuderont pas le bossage plastique.
Le choix du matériau change-t-il ces règles ?
Significativement. Le PETG rétrécit moins que l'ABS, donc la compensation de trou diffère. L'ABS se déforme plus, rendant l'orientation encore plus critique.
Atlas3Dprints peut-il vérifier mon design ?
Oui. Pour les assemblages fonctionnels, nous offrons une revue de design dans notre processus de devis. Nous signalerons les risques de tolérance ou de structure avant l'impression.
