Le remplissage est la structure interne qui donne à une pièce imprimée son volume, sa solidité et sa rigidité. Mais la plupart des utilisateurs gardent le défaut — Grille à 15% — sans jamais y revenir. Si c'est acceptable pour les modèles visuels, choisir le bon motif pour les pièces mécaniques, boîtiers et composants flexibles change la donne.
Ce guide couvre tous les motifs majeurs, leurs forces réelles, et quand utiliser chacun.

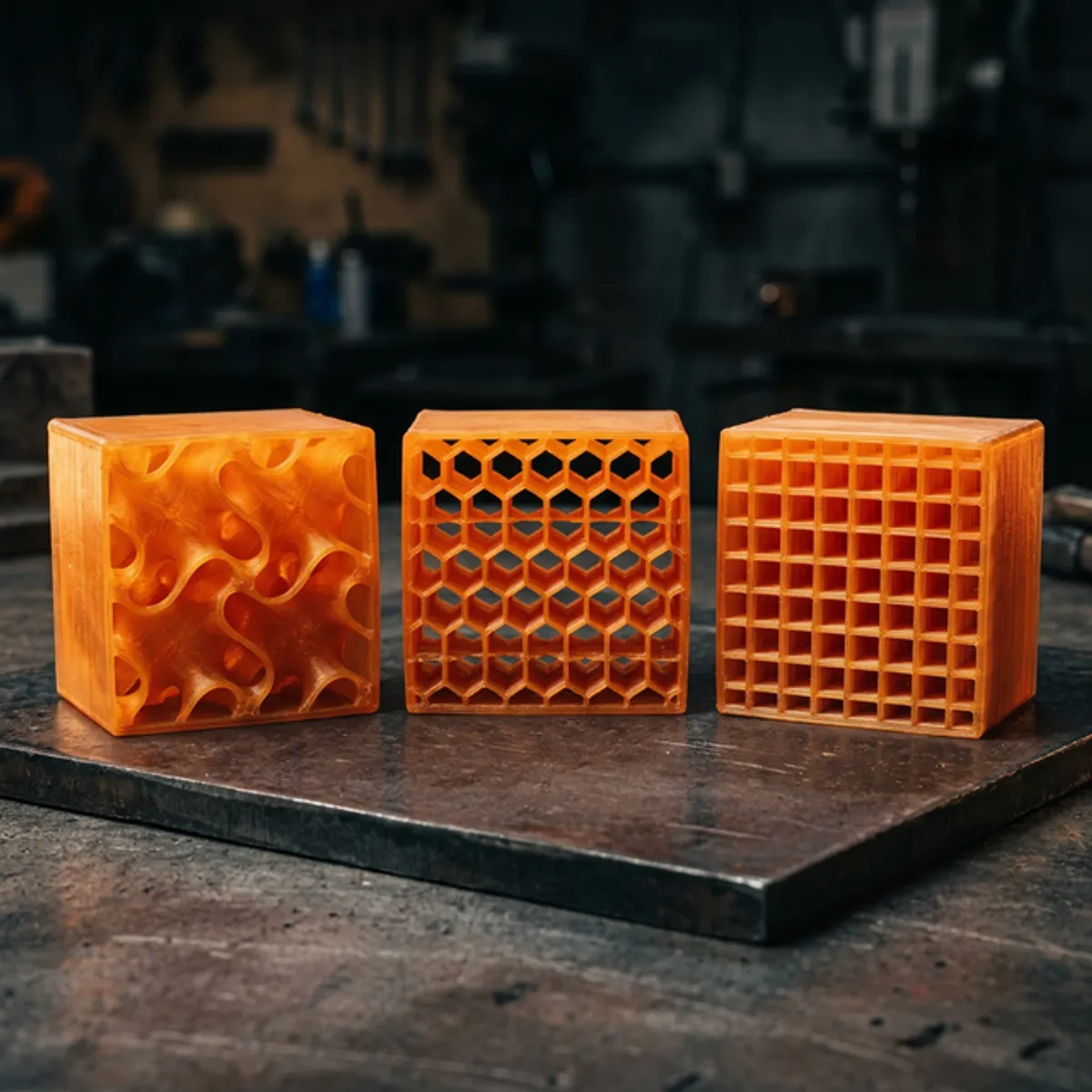

Comparaison rapide
Vue d'ensemble : Lignes/Rectilinéaire — Solidité moyenne, rapide, peu de matière, prototypage. Grille — Solidité moyenne, vitesse modérée, standard quotidien. Nid d'abeille — Haute solidité, efficacement isotrope. Gyroïde — Haute solidité 3D isotrope, flexibilité. Cubique — Solidité max, lent, multi-axes. Lightning — Faible solidité, très rapide, modèles uniquement. Concentrique — Flexible, idéal pour TPU. Triangles — Haute solidité, résistance au cisaillement.
Analyse détaillée des motifs
Lignes / Rectilinéaire : Imprime des lignes parallèles droites, alternant de 90° par couche. Minimise le déplacement et la matière. Pour les maquettes et prototypes non structurels.
Grille : Lignes perpendiculaires sur la même couche. Solidité XY constante. Idéal pour les pièces fonctionnelles quotidiennes sans direction de charge dominante.
Nid d'abeille / Hexagonal : Distribue le stress uniformément dans toutes les directions XY. Utilisé en aérospatiale pour son efficacité extrême. Meilleur rapport solidité/poids que la grille.
Gyroïde : Structure ondulée continue en trois dimensions. Solidité 3D isotrope réelle — résiste aux charges également en X, Y et Z. Excellent amortissement des vibrations.
Cubique / 3D Hexagonal : Cubes imbriqués résistant à la compression sur trois axes. Temps d'impression et consommation de matière élevés, mais imbattable pour les nœuds structurels.
Lightning : Ne supporte que la surface supérieure. Structure ramifiée utilisant presque zéro matière. UNIQUEMENT pour les figurines et modèles décoratifs.
Concentrique : Imprime des anneaux suivant le périmètre. Pour le TPU, cela permet une compression uniforme sans 'points durs'. Le standard pour les joints et charnières flexibles.
Triangles / Tri-Hexagonal : Géométrie triangulée — la forme 2D la plus rigide. Résistant aux forces de déformation. Excellent pour les supports muraux et panneaux rigides.
Motif par cas d'usage
Supports et montages mécaniques : Charges multidirectionnelles nécessitant solidité isotrope. → Gyroïde ou Nid d'abeille (30-50%).
Boîtiers et carters : Le remplissage supporte surtout les surfaces supérieures. → Grille ou Nid d'abeille (15-25%).
Engrenages et pièces rotatives : Compression et cisaillement sur les dents. → Cubique ou Gyroïde (40-60%).
TPU / Pièces flexibles : Compression uniforme requise. La grille crée des zones dures. → Concentrique (40-80%).
Modèles d'exposition et props : Aucune exigence mécanique. Vitesse et économie de matière prioritaires. → Lightning ou Lignes (5-15%).
Gabarits et fixations : Forces de serrage répétitives. Structure interne rigide et stable. → Triangles ou Cubique (30-50%).
Questions Fréquemment Posées
Le pourcentage de remplissage compte-t-il plus que le motif ?
Généralement, oui. La densité a un plus grand impact sur la solidité. Passer de 20% à 40% en Grille sera plus solide que de passer de Grille à Nid d'abeille à 20%. Cependant, le choix du motif est critique pour la flexibilité ou le flux de fluide.
100% de remplissage est-il toujours plus solide ?
Pas toujours. Le plastique solide peut piéger des contraintes thermiques et introduire des points faibles. Augmenter le nombre de périmètres (parois) est souvent plus efficace que pousser le remplissage à 100%.
Quel motif s'imprime le plus vite ?
Lightning est de loin le plus rapide, suivi des Lignes. Gyroïde et Cubique sont les plus lents en raison de leurs trajectoires complexes et courbes.
Le motif de remplissage affecte-t-il la finition de surface ?
Oui. Le remplissage supporte les couches solides supérieures. Les motifs à distribution uniforme comme le nid d'abeille empêchent le 'pillowing' ou l'affaissement.
Atlas3Dprints peut-il conseiller sur les réglages ?
Oui. Décrivez vos conditions de charge dans votre demande de devis, et nous recommanderons le motif et la densité optimaux.
